Descrição
Parâmetros técnicos

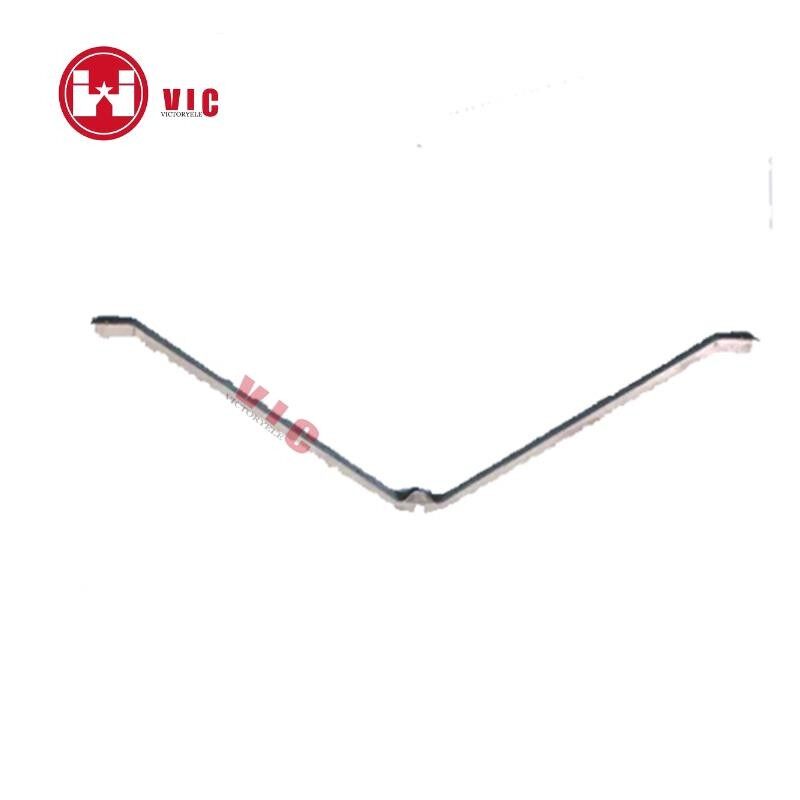

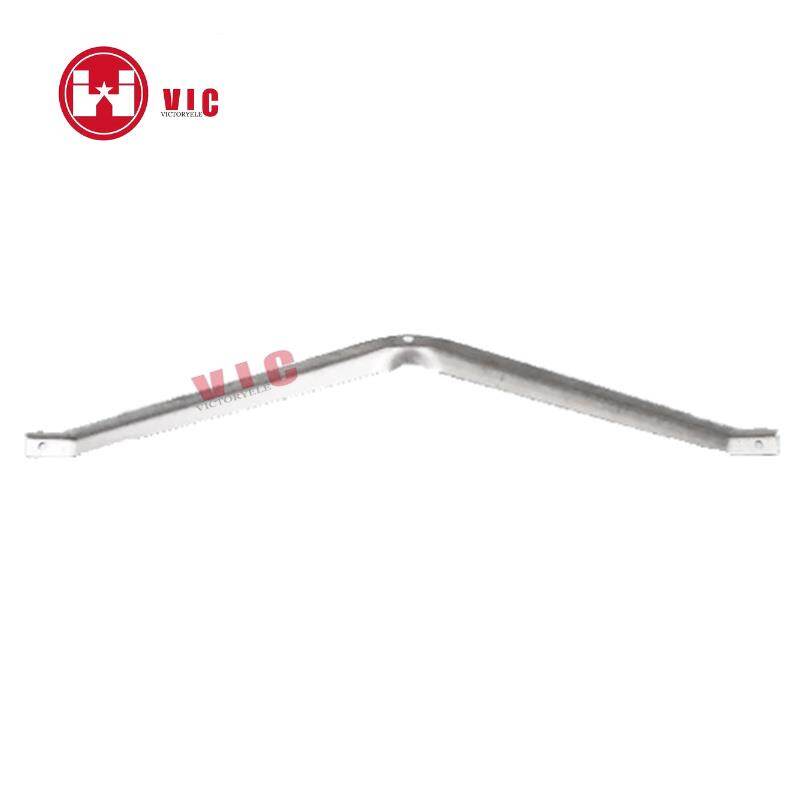

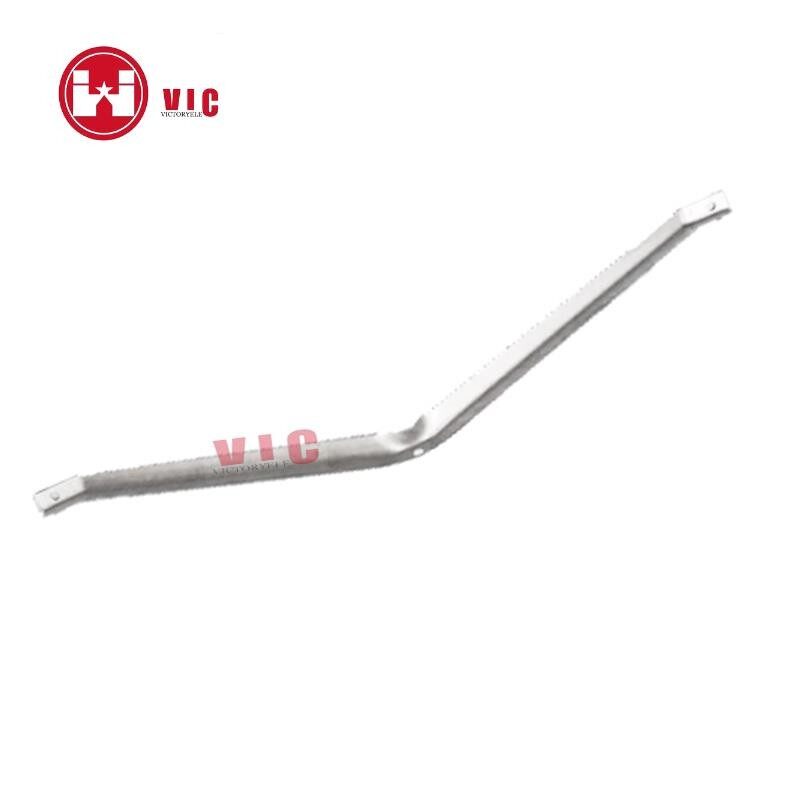

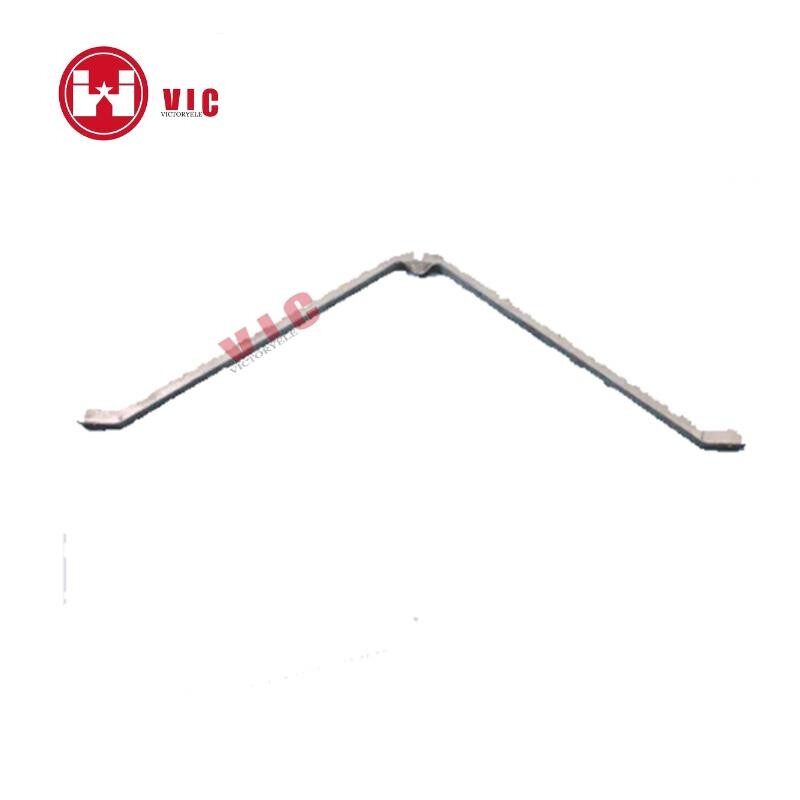

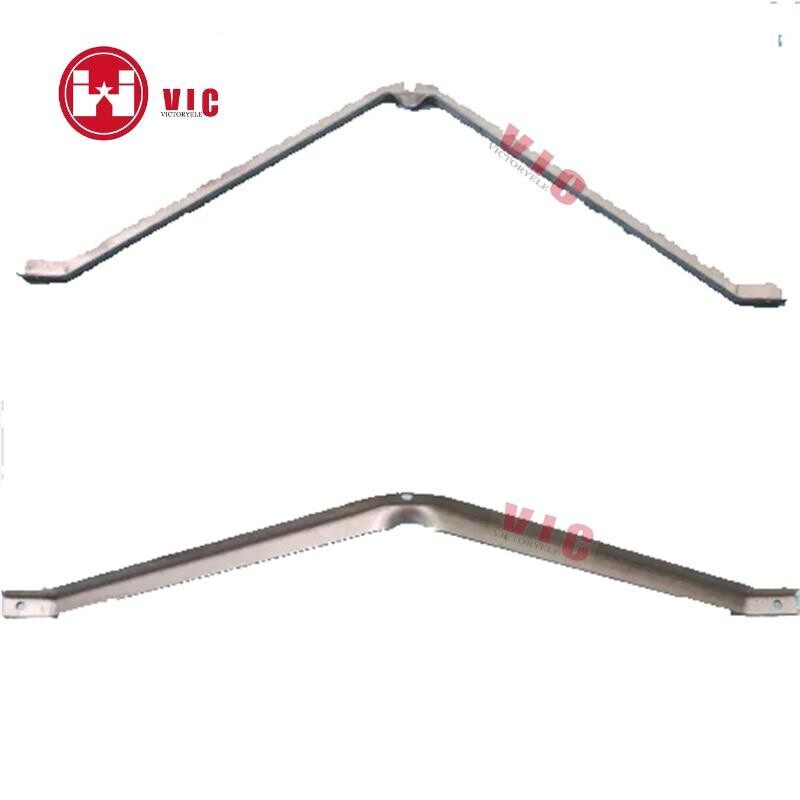

Suporte angular de aço carbono com vão duplo
Introdução
Suportes angulares de vão duplo são usados para suportar construções pesadas de braços cruzados. Os suportes são fixados na parte inferior do braço cruzado com um parafuso de máquina de 1/2 polegada ou parafuso de fixação e fixados ao poste com um parafuso de máquina de 5/8 polegada.
Especificação
|
Nº de estoque. |
Polegada de extensão |
Medidor |
Tamanho do ângulo |
Aproximadamente Navio |
|
B0641 |
48 (1,219) |
14 (366) |
C40xC40x5 |
4.14 |
|
B0644 |
48 (1,219) |
18(457) |
C40xC40x5 |
4.40 |
|
B0668 |
60 (1,524) |
18(457) |
C45xC45x5 |
6.85 |
|
B0682 |
72 (1,829) |
22 (559) |
C50xC50x5 |
8.20 |
Detalhes do produto
- Material: Aço Carbono
- Comprimento do vão: 48 pés (1.219 mm)/ 60 pés (1.524 mm)/ 72 pés (1.829 mm)/ Personalizado
- Tamanho do ângulo: L40xL40x5/ L45xL45x5/ L50xL50x5/ Personalizado
- Número do modelo: B6
- Aplicação: Hardware de linha de poste
- Pacote: Pacote+Palete
- Cor: Prata
- Certificação: ISO9001, ISO45001, ISO14001
- Prazo de pagamento: T/T, L/C, Negociável
- Garantia: 365 dias
- Prazo de entrega: 25 dias para menos de 1.000 peças; 35 dias para 3.000 peças; se mais de 3.000 peças, é necessário negociar.
Instruções sobre suporte de ângulo de vão duplo
- Use parafusos e porcas adequados: O suporte angular de vão duplo é geralmente fixado na parte inferior da cruzeta usando um parafuso mecânico de 1/2 polegada ou parafuso de madeira e preso à haste usando um parafuso mecânico de 5/8-polegadas.
- Garanta a posição correta de montagem: Ao montar, o suporte de canto deve formar uma estrutura triangular com a cruzeta e a haste para garantir um suporte firme da cruzeta.
- Verifique soldas e fixadores: antes da instalação, todas as soldas e fixadores devem ser verificados para garantir que não haja folgas ou defeitos.
- Respeite a carga máxima de trabalho: A carga máxima de trabalho do suporte angular de vão duplo deve ser levada em consideração durante a instalação, por exemplo, alguns modelos podem suportar até 1.500 libras de carga de trabalho.
- Use isoladores e acessórios apropriados: isoladores de pino, suporte em F, porcas e parafusos, pinos isoladores e outros acessórios podem ser necessários para a instalação para garantir o isolamento e a estabilidade do sistema de energia.
- Manutenção e inspeção: Após a instalação, são realizadas manutenções e inspeções regulares para garantir a estabilidade e a segurança contínuas do vão duplo do suporte angular.
